TECAN Spark多功能微孔板檢測平臺，可為幾乎所有藥物開發和前沿生命科學研究提供量身定制的解決方案。研究人員可根據當前需求在此平臺上自由配置功能模塊，并可通過升級以獲取未來所需的其它技術和特點。

Spark 使用專用的高速光柵進行光吸收測量，擁有出眾的波長準確性。 結合立式比色杯模塊和NanoQuant Plate?，Spark 為 ELISA, 微量 DNA/蛋白定量和快速光譜掃描等實驗提供了一體化的解決方案。

獨特的熒光融合光路是 Spark 的核心。每次檢測 , 在激發端和發射端，用戶均可自由選擇濾光片或雙光柵進行任意組合，無需再為選擇實驗儀器的靈敏度還是靈活性而取舍。融合光路使用了全新一代的 QuadX 光柵 TM 和多組二向色鏡，結合其帶寬可調和全波長的特性，為用戶提供了出眾的檢測性能和靈活性。

Spark 多色發光檢測模塊同樣擁有的靈活性，滿足所有化學發光實驗的檢測需求，包括閃光，輝光，BRET 和基于激光的 Alpha 技術。

Spark 配備有明場細胞成像功能，再結合其類似培養箱的環境控制，可進行長時間的細胞學實驗和在線監測細胞生長。條件自動化工作流減少人工操作時間并增加實驗可靠性，實現珍貴細胞株的長時動態實驗。

為了提升實驗數據的可信度，Spark 制冷模塊 Te-Cool ? 能把微孔板檢測室的溫度降低至室溫或室溫以下，擺脫了不同時間段或不同季節環境溫度波動的干擾，確保溫度敏感實驗?zāi)軌颢@得更準確可靠的結果。

TECAN Spark功能介紹

光吸收 –包括紫外/可見光光譜掃描

熒光頂?shù)鬃x – 包括熒光光譜掃描(3D)

時間分辨熒光 (TRF) – 包括TRF光譜掃描

熒光共振能量轉移(FRET)

時間分辨熒光共振能量轉移(TR-FRET)

熒光偏振 (FP)

化學發光 – 輝光，閃光，多色發光和高靈敏發光光譜掃描

AlphaSreen?、AlphaLISA? 和 AlphaPlex?

自動實時細胞明場成像—細胞計數和細胞匯合度

光吸收立式比色杯

NanoQuant微量檢測板

溫度控制(室溫+3°C – 42°C)

帶加熱和攪拌的自動液體加樣器

CO² & O² 氣體控制模塊蒸發保護

揮發保護(濕度盒)

Te-Cool? 制冷 ( 主動溫度控制范圍 18-42 ℃ )

內置自動開蓋

QC 工具 (IQ/OQ 服務)

ELISA

微量 DNA/RNA 定量

核酸標記效率

蛋白定量

報告基因

HTRF? 均相時間分辨熒光

Transcreener?

DLR? 雙報告基因

BRET – 包括 NanoBRET?

細胞計數和活力

匯合度評價

細胞遷移和傷愈

Tecan Connect? 移動應用監控儀器

TECAN Spark特點

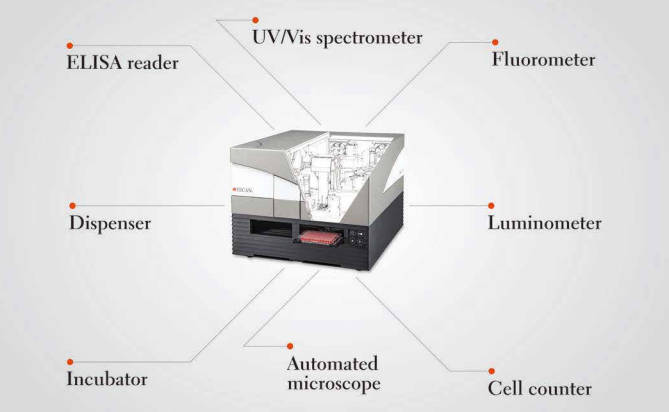

完全的模塊化和可升級性

在 Spark 平臺上，所有的功能模塊可以自由組合，因此研究人員可以輕松選配一個完全滿足當前需求的檢測系統。

Spark 儀器是可升級的，可靈活滿足您未來的需求，確保您對 Spark 的投資永不過時。

光吸收 紫外 / 可見光 光譜儀

Spark 使用專用的高速光柵進行光吸收測量，擁有出眾的波長準確性，尤其適合核酸和蛋白定量。

? 200-1000nm 全光譜掃描小于 5 秒鐘

? 優異的準確性，尤其是深紫外區域(230-260nm)，為核酸樣品的質量控制提供更多信心

? 優異的線性范圍覆蓋 0-4 OD ，減少樣品稀釋和人工移液的步驟

熒光

Spark 融合光路使得用戶不僅在同一臺設備中能自由選擇光柵系統或?yàn)V光片系統，而且在同一次熒光測量中可以在激發端和發射端自由選擇濾光片或雙光柵進行組合。 這種設計消除了在靈敏度和靈活性之間作出妥協 , 特別有利于研發型實驗。所有光學模塊都有標準型和增強型兩個版本可選。

在整個光譜范圍內具有高靈敏度 – 熒光模塊中使用的 PMT 性能可靠，無論使用綠色還是紅色的熒光物質，在整個熒光光譜內都具備超高靈敏度。

靈敏度 – 將QuadX 光柵和高性能二向色鏡結合使用，使 Spark 具備了業界更好的靈敏度。 這些二向色鏡有效減少不需要的噪音信號，尤其是當熒光基團的激發和發射光譜比較靠近的時候。內置三種二向色鏡可供選擇，也可以定制專屬的二向色鏡。

全波長的靈活性 – 優級 QuadX 光柵，擁有優異的波長準確性和精確性，靈活可調的帶寬，再結合高品質二向色鏡 , 為實驗開發和藥物篩選帶來J強的靈活性和類濾光片的高性能。

自動化的細胞學實驗

通過基于透鏡的光路系統，精準地把光聚焦到細胞樣本上，Spark 成功克服了細胞學實驗中常見的熒光底讀靈敏度衰減問

題。當細胞在檢測腔室內孵育時，結合細胞匯合度評價功能，Spark 可全自動完成細胞生長和熒光強度等指標的監測。

熒光偏振

Spark 獨特的融合光路讓熒光偏振(FP) 實驗的參數設置非常靈活，用戶可任意組合濾光片或光柵進行 FP 檢測。

化學發光

Spark 平臺上可配備化學發光模塊，實現標準發光測量，或者使用多達 40 個發光專用濾光片進行多色發光檢測。這使得Spark 像光柵一樣，可在 390nm 到 660nm 范圍內對樣本進行發光掃描，但靈敏度遠高于基于光柵的掃描技術。發光專用的單光子計數 PMT，在靈敏度性能上毫不妥協，配備 3 OD 的灰度濾光片更使動態檢測范圍提升至 9 個數量級。針對不同板型(96 至 1536 孔)的專用光纖把孔間干擾降低的可能，帶來發光光度計般的性能。與儀器的加樣器結合使用，此模塊為發光實驗提供了出色的自由，支持輝光，閃光，多色發光，發光掃描和 BRET 等實驗。

高性能的 Alpha 檢測

Alpha 技術包括 AlphaScreen?、AlphaLISA? 和 AlphaPlex?，是一種基于微珠的發光檢測技術，主要用于檢測生物分子的相互作用。Spark 配備高能激光光源和用于校準孔間溫度差的紅外傳感器，因而檢測結果具有更高的靈敏度、均一性和線 性。SparkControl 軟件為 AlphaScreen、AlphaLISA 和AlphaPlex 預先設定了濾光片組合，硬件部分也為未來的 Alpha技術預留了更多可選濾光片。

用 Te-Cool 更好地控制溫度

穩定的溫度是獲得可靠結果的前提。對絕大多數的微孔板檢測儀而言，儀器內的低工作溫度會比環境溫度稍高幾度。隨著地點的不同和季節的變化，這個所謂的“室溫”也隨之變化，從而帶來實驗結果的變化。此外，對大多數儀器，溫度的不均一性還會發生在同一塊微孔板中，導致實驗精確性的下降和數據的偏差。

無論是酶活性檢測，如熒光素酶，或是溫度依賴的 Alpha 實驗，還是活細胞的動力學觀測，除了加熱，您可能還需要精確可控的冷卻功能以確保Z佳的結果。Spark中的 Te-cool制冷模塊，使用戶可以在與室溫完全一致或低于室溫的條件下開展實驗，并可長時間穩定維持指定的溫度。

板型靈活性

使用比色皿、Cell Chips?、Roboflask?、NanoQuant Plate 和高達 1536 孔的 ANSI/SBS 標準微孔板。

Tecan 微孔板為您確保生化和細胞實驗的數據可靠性

? 優化的板高和制造容差，使酶標儀光學元件能盡可能靠近微孔板，避免孔間信號串?dāng)_

? 經過開發和測試，能夠與 Spark 和成像算法協同工作，提供可靠的性能

? 優化的微孔板孔徑，適用于 Spark 系統的明場成像模塊——這對于融合度評估至關重要

透明細胞培養板

微孔板底的光學質量對基于對比度的融合檢測至關重要，因?yàn)閷?duì)比度高于背景的光學偽像或微粒會被誤識別為細胞。Tecan細胞培養板具有卓越的光學性能和J低的背景信號。

自動顯微鏡

Spark 明場成像擁有 4 倍物鏡和激光自動聚焦。 它可以在微孔板中進行圖像采集和匯合度評價，或者在 Tecan 一次性細胞計數片中進行細胞計數。此外，SparkControl 軟件中實時成像(Live Viewer)選項提供了類似顯微鏡的觀察功能。

非標記細胞計數和細胞活力測定

結合一次性細胞計數片，明場成像可以對一系列不同大小及類型的細胞進行自動化無標記的細胞計數。使用臺盼藍染色，可以測定活細胞和死細胞的數量。

? 多個計數區域可選，計數準確，重復性好

? 預設“一鍵應用”，自動分析細胞數量、大小分布和活性等數據

? 成像圖片可導出，以供確認

? 基于臺盼藍染色的細胞死活分析

實時成像

使用實時成像 (Live Viewer)，您可以用 4 倍物鏡實時查看和保存細胞計數片或微孔板中的細胞圖像。這使 Spark 像顯微鏡一樣，可以自定義聚焦，對細胞進行簡單快速的質控—開始實驗前再查看一下細胞狀態。

自動細胞成像和匯合度檢測

為使細胞實驗的數據更加可信，有必要對微孔板上不同孔的實驗結果進行均一化處理。以前的問題是，經過一段時間的培養，很難知道有多少數量的細胞附著生長在微孔板底 。在 Spark 上我們可以對微孔板里的細胞進行自動化匯合度測量和細胞成像，從而滿足這一需求。此外，還可以通過軟件設定，細胞匯合度一旦達到用戶自定義的水平，就自動進行化合物注射或者信號檢測，呈現更可靠的實驗結果。

維持穩定的培養條件，促進細胞生長的內置氣體控制模塊(GCMTM)提供兩個獨立的進氣口，對儀器內部的 CO2和 O2 濃度進行自動調節。

? 穩定的長時間細胞培養環境

? 提高細胞活力，延長實驗時間而無其他副作用

? 獨立調節 CO2 和 O2 濃度

? 程序運行過程中，可通過軟件自動調節實時氣體濃度

揮發保護提高細胞活力

內置揮發保護可提高活細胞動態檢測的重復性和可靠性。濕度控制盒可減少常規微孔板的液體揮發，減少邊緣效應，從而在長時間活細胞檢測時無需更換較昂貴的專用防揮發板，使用您已驗證的普通細胞板即可。

自動開蓋幫助減少揮發和污染

內置的自動開蓋模塊可以在儀器內部自動對微孔板開蓋和加蓋，這使得孵育、測量和加樣等操作不再需要人工干預。自動開蓋模塊兼容 Tecan 的濕度盒和任何 SBS 格式的微孔板蓋。 結合使用氣體控制模塊(GCM)、高級溫控和濕度盒，Spark 儼然成為一臺多功能酶標儀和孵育箱的結合體，減少人工操作時間，增加細胞實驗的重復性。

? 降低細胞學實驗受污染的風險

? 降低操作人員暴露于病原菌的風險

? 可帶蓋進行化學發光實驗檢測

? 減小帶蓋模式下進行光吸收測量的本底值

帶加熱和渦旋功能的加樣器提供更多應用

獨立的加熱和渦旋功能，能消除沉淀和鹽的結晶，提高化合物加樣的一致性。此外，作為一個全新的加樣器功能，它還可進行活細胞分配。
